首頁-->產品中心-->電站閥門-->>電站閘閥-->>焊接水封閘閥

銷售電話：13817855033
圖文傳真：+86-021-51645825

所屬系列：
產品名稱：
產品型號：
關鍵字標簽：
瀏覽次數：

電站閥門
焊接水封閘閥
DSZ61H

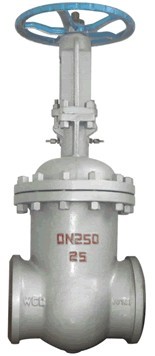

DSZ61H焊接水封閘閥
638

上一個：焊接水封閘閥下一個:美標不銹鋼閘閥

我們一直堅信百年大計，質量第一，我們恪守質量首位，成就精品閥門，我們以一流的品質，創造一流的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多焊接水封閘閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務，奇眾為你創造更多價值！

焊接水封閘閥的結構特點及用途：

1 、本產品的閥蓋填料室具有水密封結構，當接口通入壓力0、6-1Mpa 的水時，可使系統與大氣隔離，保證系統具有良好的氣密性。
2 、 DS/Z 型系列采用雙閘板雙向彈性密封、啟閉靈活、迅速、密封可靠。
3 、產品結構簡單、緊湊合理、檢修方便，使用壽命長
4 、在管路上坐啟閉裝置用，必須處于全開或半開狀態，不得用于調節流量。
5 、閥門連接形式分法蘭、焊接兩種，驅動方式為手動、電動兩種。
6 、 DS 系列水封閥門適用于公稱壓力 ≦10.0Mpa ，工作溫度 ≦ 425℃ ，工作介質為水、蒸汽、油田和非腐蝕性氣體的管路上作啟閉裝置用，尤其適用于火電廠汽機真空冷凝系統。

焊接水封閘閥主要零件材料

產品類型	零件名稱
產品類型	閥體、閥蓋、支架	閥桿	閘板、閥瓣、密封面	閥座密封面	閥桿螺母	填料
碳鋼型I	WCB	1Crl3 或2Crl3	Crl3型不銹鋼或硬質合金	不銹鋼	鋁青銅	柔性石墨
合金鋼(I)	WC6 Cr5M01	38CrMoAlA 20CrlM01VA	鈷基合金	硬質合金
CF8(P)	CF8	F304	CF8或F304	不銹鋼

焊接水封閘閥使用范圍

產品類別	適用溫度/℃	適用介質
碳鋼型(C)	≤425	水、蒸汽、油品、非腐蝕性氣體
合金鋼(I)	≤540	水、蒸汽、油品、非腐蝕性氣體
CF8(P)	≤200	弱腐蝕性介質

焊接水封閘閥主要性能規范

試驗壓力	公稱壓力
試驗壓力	1.0	1.6	2.5	4.0	6.4	10.0
殼體強度試驗	1.5	2.4	3.8	6.0	9.6	15.0
密封試驗	1.1	1.8	2.8	4.4	7.0	11.0
上密封試驗	1.1	1.8	2.8	4.4	7.0	11.0
氣密封試驗	0.5～0.7

焊接水封閘閥DS/Z61H-16、25 DS/Z61Y-16I、25I主要尺寸

公稱通徑	L	α	H	DO	PNl.6/MPa		PN2.5/MPa
公稱通徑	L	α	H	DO	D	D1	D	D1
50	250	37^o30'	334	250	58	50	64	4g
65	270	37^o30'	439	250	75	65	82	67
80	280	37^o30'	495	300	91	79	95	77
100	300	37^o30'	575	350	11O	97	117	101
125	325	37^o30'	587	350	136	121	144	126
150	350	37^o30'	607	350	163	146	172	158
200	400	37^o30'	740	400	223	202	223	202
250	450	37^o30'	863	400	278	254	278	254
300	500	37^o30'	990	400	330	305	330	305
350	550	37^o30'	1137	500	382	352	382	352
400	600	37^o30'	1523	500	432	399	432	39g
450	650	37^o30'	1618	600	485	451	485	451
500	700	37^o30'	1657	600	535	501	535	499
600	800	37^o30'	1746	700	636	601	636	599

注：PN1.6(16)閥門允許作為PN1.0(10)壓力選用

焊接水封閘閥DS/Z61H-40、64、100 DS/Z61Y-40I、64I、100I主要尺寸

公稱通徑	L	D	α	PN4.0MPa			PN6.4/MPa			PN10.0MPa
公稱通徑	L	D	α	D1	H	D0	D1	H	DO	D1	H	D0
50	250	64	37^o30'	49	345	300	50	350	300	49	350	300
65	270	83	37^o30'	67	441	300	66	447	300	64	447	300
80	280	96	37^o30'	79	495	350	77	499	350	75	499	350
100	300	117	37^o30'	101	575	350	99	582	400	87	582	400
125	325	144	37^o30'	126	587	400	129	590	400	125	590	400
150	350	172	37^o30'	152	607	400	150	611	450	145	611	450
200	400	223	37^o30'	200	740	450	198	745	550	190	747	550
250	450	278	37^o30'	252	863	550	246	867	650	236	869	650
300	500	330	37^o30'	302	1008	650	294	1008	750	282	1013	750
350	550	382	37^o30'	350	1142	750	342	1148	800	334	1148	850
400	650	432	37^o30'	397	1527	850	387	1531	900	377	1533	950

上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的焊接水封閘閥產品，請您根據焊接水封閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界領先的閥門制造商。
