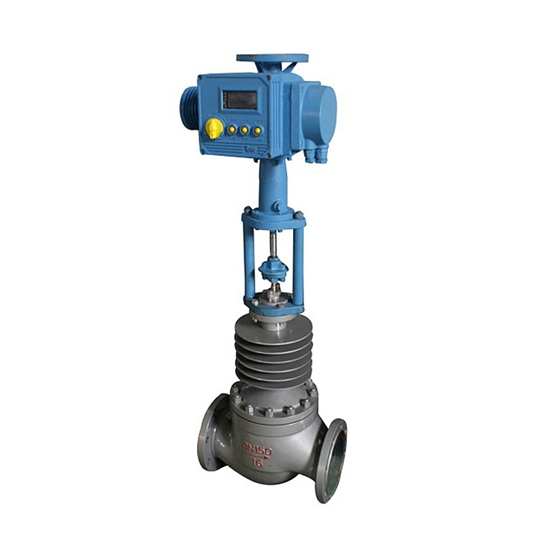

ZDLM高溫套筒電動調節閥采用圓筒型薄壁窗口形閥芯導向。配用DKZ直行程電動執行機構，接受0～10或4～20mA.DC信號驅動閥門啟閉。其中電動高溫套筒調節閥用于將兩種流體混合成第三種流體，或不同溫度的同種流體，混合成同一溫度流體。三通分流閥將一種流體分成兩路流體。
電動高溫套筒調節閥口徑由25mm至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，溫度范圍-60℃至450℃，控制信號為0～10或4～20mA.DC。配用不同的執行機構可分為普通型和電子型兩種。
|
公稱通徑 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 | |
|
額定流量系數 KV |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
|
分流 |
85 |
135 |
210 |
340 |
535 | ||||||
|
額定行程 (mm) |
16 |
25 |
40 |
60 |
|||||||
|
流量特性 |
直線拋物線 |
||||||||||
|
工作溫度 (℃) |
普通型：鑄鐵： -20～200、鑄鋼：-40～250、鑄不銹鋼：-60～250散熱型：鑄鋼： -40～450、鑄不銹鋼：-60～450 |
||||||||||
|
介質溫度 (℃) |
200以下(對合流閥而言) |
||||||||||
|
固有可調比 R |
30 |
||||||||||
|
公稱壓力 PN(MPa) |
1.0 1.6 4.0 6.4 |
||||||||||
|
允許泄漏量 |
硬密封：Ⅳ級軟密封：VI級 |
||||||||||
|
作用方式 |
電開、電關 |
||||||||||
|
信號范圍 (mA.DC) |
0～10 4～20 |
||||||||||
|
電源電壓 |
220V、50H Z 380V、50H Z 24V、AC/DC |
||||||||||
|
環境溫度 (℃) |
伺服放大器： 5～45 執行機構：-10～55 |
||||||||||
|
全行程時間S |
普通型 |
12.5 |
20 |
32 |
48 |
||||||
|
電子型 |
30 |
30 |
48 |
60 |
|||||||
|
消耗功率(W) |
普通型 |
28 |
35 |
||||||||
|
電子型 |
, 6 |
15 |
25 |
40 | |||||||
ZDLM高溫套筒電動調節閥的相關結構圖：
ZDLM高溫套筒電動調節閥訂貨須知
1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力
4.流量特性 5.閥體材質 6.額定流量系數
7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9.電源電壓和控制信號
10.其它特殊要求
