奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多DH77X-10Q-蝶型止回閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

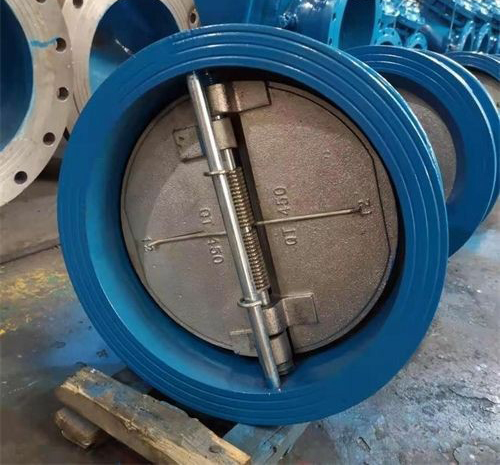

DH77X-10Q-蝶型止回閥產品簡介： 對夾式蝶形雙瓣式全襯膠止回閥H76J對夾雙瓣旋啟式襯膠止回閥/對夾雙瓣式襯膠止回閥/對夾式襯膠止回閥/襯膠對夾止回閥/對 夾式蝶形襯膠止回閥/襯膠對夾式止回閥/襯膠單向閥/全襯里DH77X-10Q-蝶型止回閥是種依靠介質本身的流動而自動啟閉閥瓣用來阻止介 質逆向流動的自動閥門。屬于對夾碟型旋啟式類型的止回閥，本產品體積小，流道廣，阻力系數低，關閉快的性能特點，是性能 優越的種止回閥，廣泛的使用在化工、冶金，煤礦、給水等場合。 為了確保閥瓣每次都能到達閥座面的合適位置，閥瓣設計了鉸 鏈機構，以便閥瓣具有足夠有旋啟空間，并使閥瓣真正的、全面的與閥座接觸。閥瓣可以全部用金屬制成，也可以在金屬外包裹 橡膠，這取決于使用性能的要求。對夾襯膠止回閥在完全打開的狀況下，流體壓力幾乎不受阻礙，因此通過閥門的壓力降相對較 小。
結構特點： H76X，H76J型對夾式止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾連接。由于閥瓣的關閉行程短，并且有彈簧加 載，可顯著減少水錘現象。該閥主要適用于城市、工業及高層建筑給水、排水管網上、由于其結構長度般止回閥短，對有安裝空間限制的場所zui為適用。
主要零件材料：零件名稱 閥體 閥瓣 閥桿 彈簧 閥座 材料 鑄鋼 碳鋼 不銹鋼 不銹鋼 天然硬橡膠、EPDM 主要技術參數： 型號 公稱壓力 PN（MPa） 強度試驗壓力 （MPa） 密封試驗壓力 （MPa） 適用溫度 適用介質 H76X-10 H76J-10 1.0 1.5 1.1 ≤80℃ 清水、污水、海水弱 酸弱堿 H76X-16 H76J-16 1.6 2.4 1.76 主要外形尺寸： 公稱通徑DN(mm) L(mm) H(mm) D（mm） 1.0MPa 1.6MPa 50 43 60 105 105 65 46 73 124 124 80 64 89 142 142 100 64 110 162 162 125 70 141 192 192 150 76 168 218 218 200 89 219 272 273 250 114 273 328 328 300 114 324 378 384 主要外形尺寸： 公稱通徑DN(mm) L(mm) H(mm) D（mm） 1.0MPa 1.6MPa 350 127 356 438 444 400 140 418 489 495 450 152 457 540 555 500 152 526 594 616 600 178 626 695 734 700 229 672 810 804 800 241 778 916 910 900 241 878 1016 1010 1000 300 914 1124 1128
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的DH77X-10Q-蝶型止回閥產品，請您根據DH77X-10Q-蝶型止回閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
DH77X-10Q-蝶型止回閥產品簡介： 對夾式蝶形雙瓣式全襯膠止回閥H76J對夾雙瓣旋啟式襯膠止回閥/對夾雙瓣式襯膠止回閥/對夾式襯膠止回閥/襯膠對夾止回閥/對 夾式蝶形襯膠止回閥/襯膠對夾式止回閥/襯膠單向閥/全襯里DH77X-10Q-蝶型止回閥是種依靠介質本身的流動而自動啟閉閥瓣用來阻止介 質逆向流動的自動閥門。屬于對夾碟型旋啟式類型的止回閥，本產品體積小，流道廣，阻力系數低，關閉快的性能特點，是性能 優越的種止回閥，廣泛的使用在化工、冶金，煤礦、給水等場合。 為了確保閥瓣每次都能到達閥座面的合適位置，閥瓣設計了鉸 鏈機構，以便閥瓣具有足夠有旋啟空間，并使閥瓣真正的、全面的與閥座接觸。閥瓣可以全部用金屬制成，也可以在金屬外包裹 橡膠，這取決于使用性能的要求。對夾襯膠止回閥在完全打開的狀況下，流體壓力幾乎不受阻礙，因此通過閥門的壓力降相對較 小。
結構特點： H76X，H76J型對夾式止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾連接。由于閥瓣的關閉行程短，并且有彈簧加 載，可顯著減少水錘現象。該閥主要適用于城市、工業及高層建筑給水、排水管網上、由于其結構長度般止回閥短，對有安裝空間限制的場所zui為適用。
主要零件材料：零件名稱 閥體 閥瓣 閥桿 彈簧 閥座 材料 鑄鋼 碳鋼 不銹鋼 不銹鋼 天然硬橡膠、EPDM 主要技術參數： 型號 公稱壓力 PN（MPa） 強度試驗壓力 （MPa） 密封試驗壓力 （MPa） 適用溫度 適用介質 H76X-10 H76J-10 1.0 1.5 1.1 ≤80℃ 清水、污水、海水弱 酸弱堿 H76X-16 H76J-16 1.6 2.4 1.76 主要外形尺寸： 公稱通徑DN(mm) L(mm) H(mm) D（mm） 1.0MPa 1.6MPa 50 43 60 105 105 65 46 73 124 124 80 64 89 142 142 100 64 110 162 162 125 70 141 192 192 150 76 168 218 218 200 89 219 272 273 250 114 273 328 328 300 114 324 378 384 主要外形尺寸： 公稱通徑DN(mm) L(mm) H(mm) D（mm） 1.0MPa 1.6MPa 350 127 356 438 444 400 140 418 489 495 450 152 457 540 555 500 152 526 594 616 600 178 626 695 734 700 229 672 810 804 800 241 778 916 910 900 241 878 1016 1010 1000 300 914 1124 1128
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的DH77X-10Q-蝶型止回閥產品，請您根據DH77X-10Q-蝶型止回閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
